SN74HCT08PWR_TI(德州仪器)中文资料_英文资料_价格_PDF手册

2024/5/17 15:02:07

56

SN74HCT08PWR

具有 TTL 兼容型 CMOS 输入的 4 通道、2 输入、4.5V 至 5.5V 与门






                                         更多技术详情请登录www.mroic.cn




1 Features



• Operating voltage range of 4.5 V to 5.5 V

• Outputs can drive up to 10 LSTTL loads

• Low power consumption, 20-µA max ICC

• Typical tpd = 13 ns

• ±4-mA output drive at 5 V

• Low input current of 1 µA max

• Inputs are TTL-Voltage compatible

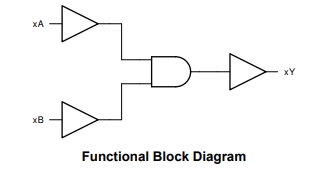

2 Description



These devices contain four independent 2-input AND gates. They perform the Boolean function Y = A • B in positive logic.
