DAC3161IRGCT,12位500MSPS数模转换器,(DAC)

2023/9/14 18:18:19

688

DAC3161IRGCT

12 位 500MSPS 数模转换器 (DAC)



                                  更多技术详情请登录www.mroic.cn



1 特性



? 单通道

? 分辨率

– DAC3151:10 位

– DAC3161:12 位

– DAC3171:14 位

? 最大采样率:500MSPS

? 引脚兼容系列

? 输入接口:

– 并行低压差分信令 (LVDS) 输入

– 单或双 DDR 数据时钟

– 内部先入先出 (FIFO)

? 芯片到芯片同步

? 功率耗散:375mW

? 20MHz IF 时的频谱性能

– SNR:

– DAC3151:62dBFS

– DAC3161:72dBFS

– DAC3171:76dBFS

– SFDR:

– DAC3151:76dBc

– DAC3161:77dBc

– DAC3171:78dBc

? 电流源型数模转换器 (DAC)

? 合规范围:-0.5V 至  1V

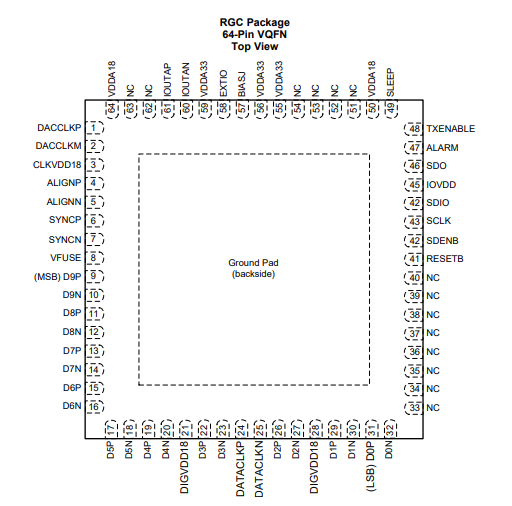

? 封装:64 引脚 VQFN (9mm × 9mm)



 2 应用

? 无线基础设施

– PA 偏置,包络跟踪,TX

? 雷达

? 软件定义的无线电

? 信号和波形发生器

? 电缆前端设备




3 说明

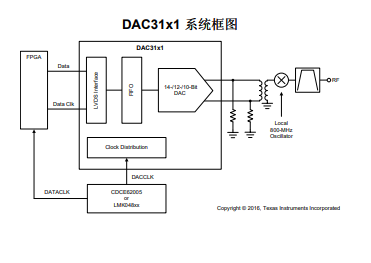

DAC3151、DAC3161 和 DAC3171 (DAC31x1) 为一 系列单通道、500MSPS 数模转换器 (DAC)。该系列搭 配使用位宽为 10 位、 12 位或 14 位的低压差分信令 (LVDS) 数字总线与输 入先入先出 (FIFO)。此 14 位 DAC3171 还支持一个 DDR 7 位 LVDS 接口模式。为了实现精确的信号同 步,FIFO 输入和输出指针可在多个器件上同步。DAC 输出为电流源,合规范围为 –0.5V 至  1V 并与 GND 端接。DAC31x1 与 DAC31x4 双通道 10 位、12 位和 14 位 500 MSPS 数模转换器兼容。



DAC31x1 采用 VQFN-64 封装,可在 –40°C 至 85°C 的额定工业温度范围内运行。
